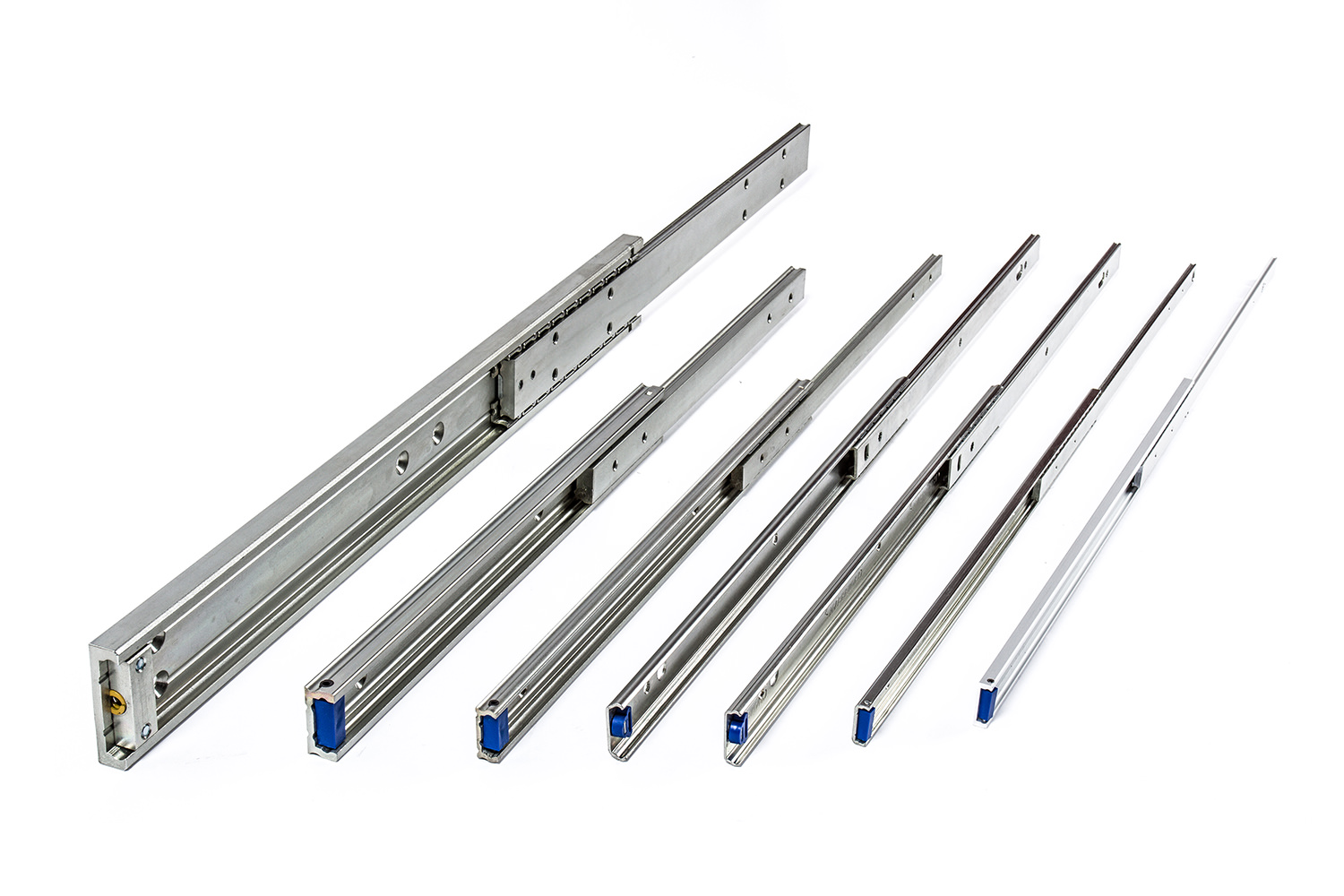

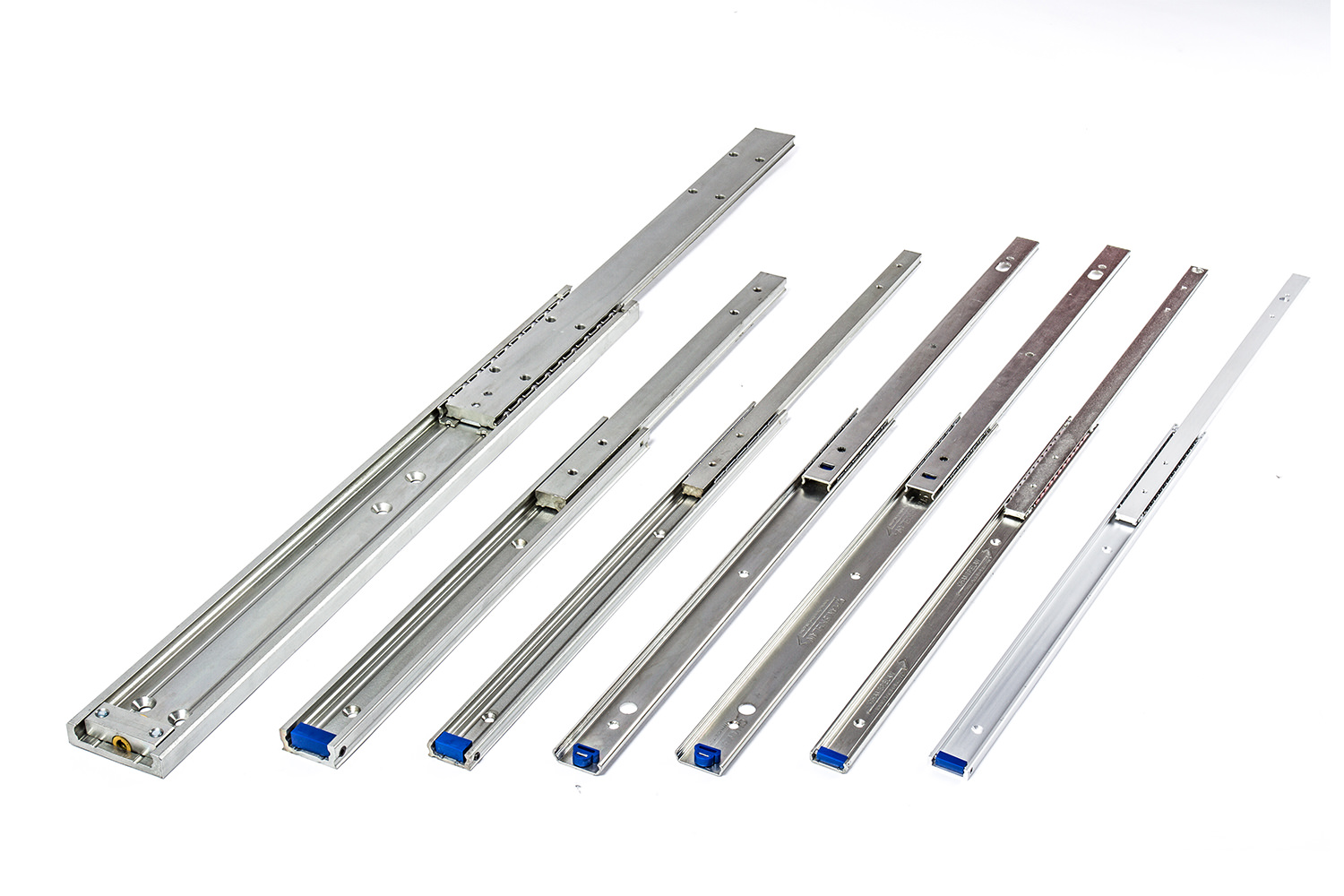

GUÍAS DE EXTENSIÓN PARCIAL

Las guías telescópicas de 2 cuerpos ofrecen una extensión/recorrido útil parcial del 70% aprox. de su longitud en cerrado. Estas guías son idóneas para aplicaciones en las que no sea necesaria la extracción total del elemento móvil.

La mayoría están disponibles en acero, aluminio y acero inoxidable.

Hay una amplia variedad de tratamientos superficiales para dar mayor dureza, para altas/bajas temperaturas, así como distintos tratamientos anticorrosivos.

También existe como opción la posibilidad de:

A parte de las longitudes estándar, Chambrelan puede fabricar cualquier otra longitud, así como acortar o alargar la extensión/recorrido útil, taladros de amarre especiales etc.

Aplicaciones

VIDEOS

Presentación de guías telescópicas

Guías para el sector del transporte

Guías para el sector aeronáutico

Extensión parcial, total, superextensión

Materiales

Raíles y patines

Longitud en cerrado	Desarrollo/recorrido útil	Capacidad de carga de canto	Capacidad de carga de plano
150 mm	70 mm	13 kg	6 kg
200 mm	120 mm	16 kg	9 kg
250 mm	160 mm	20 kg	11 kg
300 mm	180 mm	26 kg	13 kg
350 mm	230 mm	30 kg	14 kg
400 mm	280 mm	32 kg	14 kg
450 mm	300 mm	33 kg	13 kg
500 mm	330 mm	33 kg	13 kg
550 mm	350 mm	31 kg	12 kg
600 mm	400 mm	28 kg	10 kg
650 mm	450 mm	25 kg	8 kg

Longitud en cerrado	Desarrollo/recorrido útil	Capacidad de carga de canto	Capacidad de carga de plano
250 mm	160 mm	20 kg	11 kg
300 mm	180 mm	26 kg	13 kg
350 mm	230 mm	30 kg	14 kg
400 mm	280 mm	32 kg	14 kg
450 mm	300 mm	33 kg	13 kg
500 mm	330 mm	33 kg	13 kg
550 mm	350 mm	31 kg	12 kg
600 mm	400 mm	28 kg	10 kg
650 mm	450 mm	25 kg	8 kg

Longitud en cerrado	Desarrollo/recorrido útil	Capacidad de carga de canto	Capacidad de carga de plano
150 mm	70 mm	13 kg	6 kg
200 mm	120 mm	16 kg	9 kg
250 mm	160 mm	20 kg	11 kg
300 mm	180 mm	26 kg	13 kg
350 mm	230 mm	30 kg	14 kg
400 mm	280 mm	32 kg	14 kg
450 mm	300 mm	33 kg	13 kg
500 mm	330 mm	33 kg	13 kg
550 mm	350 mm	31 kg	12 kg
600 mm	400 mm	28 kg	10 kg
650 mm	450 mm	25 kg	8 kg

Longitud en cerrado	Desarrollo/recorrido útil	Capacidad de carga de canto	Capacidad de carga de plano
250 mm	160 mm	20 kg	11 kg
300 mm	180 mm	26 kg	13 kg
350 mm	230 mm	30 kg	14 kg
400 mm	280 mm	32 kg	14 kg
450 mm	300 mm	33 kg	13 kg
500 mm	330 mm	33 kg	13 kg
550 mm	350 mm	31 kg	12 kg
600 mm	400 mm	28 kg	10 kg
650 mm	450 mm	25 kg	8 kg

Longitud en cerrado	Desarrollo/recorrido útil	Capacidad de carga de canto	Capacidad de carga de plano
150 mm	70 mm	13 kg	6 kg
200 mm	120 mm	16 kg	9 kg
250 mm	160 mm	20 kg	11 kg
300 mm	180 mm	26 kg	13 kg
350 mm	230 mm	30 kg	14 kg
400 mm	280 mm	32 kg	14 kg
450 mm	300 mm	33 kg	13 kg
500 mm	330 mm	33 kg	13 kg
550 mm	350 mm	31 kg	12 kg
600 mm	400 mm	28 kg	10 kg
650 mm	450 mm	25 kg	8 kg

GUÍAS DE EXTENSIÓN PARCIAL

Guías de extensión parcial

Documentos

D402

D53

R102

R20

R26

R28

R53

R53G

R71

R82

R91

ST26

ST38

ST58

ST78

Características

Aplicaciones

VIDEOS

GALERÍA DE PRODUCTO

Productos relacionados

GUÍAS DE EXTENSIÓN TOTAL

Guías de superextensión

Todos los productos relacionados

GUÍAS DE EXTENSIÓN TOTAL

GUÍAS DE SUPEREXTENSIÓN

Todos los productos relacionados

Póngase en contacto, le asesoraremos sin compromiso

Longitud en cerrado	Desarrollo/recorrido útil	Capacidad de carga de canto	Capacidad de carga de plano
500 mm	230 mm	450 kg	380 kg
550 mm	280 mm	515 kg	375 kg
600 mm	330 mm	570 kg	370 kg
650 mm	380 mm	615 kg	365 kg
700 mm	430 mm	650 kg	360 kg
750 mm	456 mm	680 kg	355 kg
800 mm	482 mm	700 kg	350 kg
850 mm	508 mm	715 kg	340 kg
900 mm	534 mm	725 kg	335 kg
1000 mm	610 mm	730 kg	325 kg
1100 mm	662 mm	720 kg	315 kg
1200 mm	738 mm	700 kg	300 kg
1300 mm	790 mm	675 kg	295 kg
1400 mm	842 mm	645 kg	285 kg
1500 mm	918 mm	615 kg	280 kg
1600 mm	946 mm	585 kg	275 kg
1700 mm	1022 mm	555 kg	270 kg
1800 mm	1074 mm	530 kg	260 kg
1900 mm	1126 mm	500 kg	255 kg
2000 mm	1202 mm	470 kg	250 kg

Longitud en cerrado	Desarrollo/recorrido útil	Capacidad de carga de canto	Capacidad de carga de plano
500 mm	230 mm	450 kg	380 kg
550 mm	280 mm	515 kg	375 kg
600 mm	330 mm	570 kg	370 kg
650 mm	380 mm	615 kg	365 kg
700 mm	430 mm	650 kg	360 kg
750 mm	456 mm	680 kg	355 kg
800 mm	482 mm	700 kg	350 kg
850 mm	508 mm	715 kg	340 kg
900 mm	534 mm	725 kg	335 kg
1000 mm	610 mm	730 kg	325 kg
1100 mm	662 mm	720 kg	315 kg
1200 mm	738 mm	700 kg	300 kg
1300 mm	790 mm	675 kg	295 kg
1400 mm	842 mm	645 kg	285 kg
1500 mm	918 mm	615 kg	280 kg
1600 mm	946 mm	585 kg	275 kg
1700 mm	1022 mm	555 kg	270 kg
1800 mm	1074 mm	530 kg	260 kg
1900 mm	1126 mm	500 kg	255 kg
2000 mm	1202 mm	470 kg	250 kg

Longitud en cerrado	Desarrollo/recorrido útil	Capacidad de carga de canto	Capacidad de carga de plano
200 mm	80 mm	135 kg	75 kg
250 mm	130 mm	135 kg	75 kg
300 mm	180 mm	135 kg	75 kg
350 mm	230 mm	135 kg	72 kg
400 mm	280 mm	135 kg	70 kg
450 mm	310 mm	150 kg	68 kg
500 mm	340 mm	154 kg	66 kg
550 mm	370 mm	158 kg	64 kg
600 mm	400 mm	160 kg	60 kg
650 mm	430 mm	160 kg	58 kg
700 mm	480 mm	158 kg	57 kg
750 mm	510 mm	156 kg	56 kg
800 mm	540 mm	150 kg	55 kg
850 mm	570 mm	144 kg	54 kg
900 mm	600 mm	136 kg	52 kg
1000 mm	680 mm	120 kg	48 kg
1100 mm	740 mm	100 kg	44 kg
1200 mm	800 mm	80 kg	38 kg
1300 mm	880 mm	60 kg	33 kg
1400 mm	940 mm	40 kg	25 kg

Longitud en cerrado	Desarrollo/recorrido útil	Capacidad de carga de canto	Capacidad de carga de plano
200 mm	80 mm	135 kg	75 kg
250 mm	130 mm	135 kg	75 kg
300 mm	180 mm	135 kg	75 kg
350 mm	230 mm	135 kg	72 kg
400 mm	280 mm	135 kg	70 kg
450 mm	310 mm	150 kg	68 kg
500 mm	340 mm	154 kg	66 kg
550 mm	370 mm	158 kg	64 kg
600 mm	400 mm	160 kg	60 kg
650 mm	430 mm	160 kg	58 kg
700 mm	480 mm	158 kg	57 kg
750 mm	510 mm	156 kg	56 kg
800 mm	540 mm	150 kg	55 kg
850 mm	570 mm	144 kg	54 kg
900 mm	600 mm	136 kg	52 kg
1000 mm	680 mm	120 kg	48 kg
1100 mm	740 mm	100 kg	44 kg
1200 mm	800 mm	80 kg	38 kg
1300 mm	880 mm	60 kg	33 kg
1400 mm	940 mm	40 kg	25 kg
